HTDS-V 带电电缆识别仪

所属分类：电缆、线路测试仪器

产品时间：2022-04-25

简要描述：用于将某一特定电缆从一束电缆中识别出来的专用仪器参考标准：DL/T 849.3-2004 产品说明书检定证书标准及规程产品图集操作视频发射主机采用高能锂电池供电，无需现场220V电源接入设计小巧、功耗低、供电时间长、多级电量指示配备发射卡钳，通过卡钳耦合的方式实现带电识别的功能，一机多用注：关于产品购买、技术维护等服务，欢迎致电!

联系我们在线咨询

详细说明：

HTDS-V带电电缆识别仪（以下简称识别仪）是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它即能识别停电电缆，也能识别带电电缆，满足了电力施工现场对电缆识别的多重需求。

识别仪主要由发射主机、接收主机、发射连线、发射卡钳与柔性测量线圈构成。识别仪的设计相比上一代产品更加紧凑小巧，携带方便。

产品别称：带电电缆识别仪、带电电缆识别仪测试仪、电缆识别仪

产品参数

发射主机

充电电压	DC5V
功耗	≤ 3W
工作时长	≥ 12h
信号间隔	≈ 2秒
发射卡钳内径	≥ 125mm
环境温度	-35℃ ～ +55℃
环境湿度	≤ 95%RH

接收主机

充电电压	DC5V
功耗	≤ 1W
识别方式	方向、幅值、间隔，三重判断依据
接收灵敏度	停电 - 接地回路电阻≤500Ω
接收灵敏度	带电 - 接地回路电阻≤200Ω
工作时长	≥ 12h
环境温度	-35℃ ～ +55℃
环境湿度	≤ 95%RH

外观尺寸

机箱	520mm×350mm×170mm

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。

2.了解更多特高压产品信息请进入 365betway 。服务热线：400-8855-448

产品特征

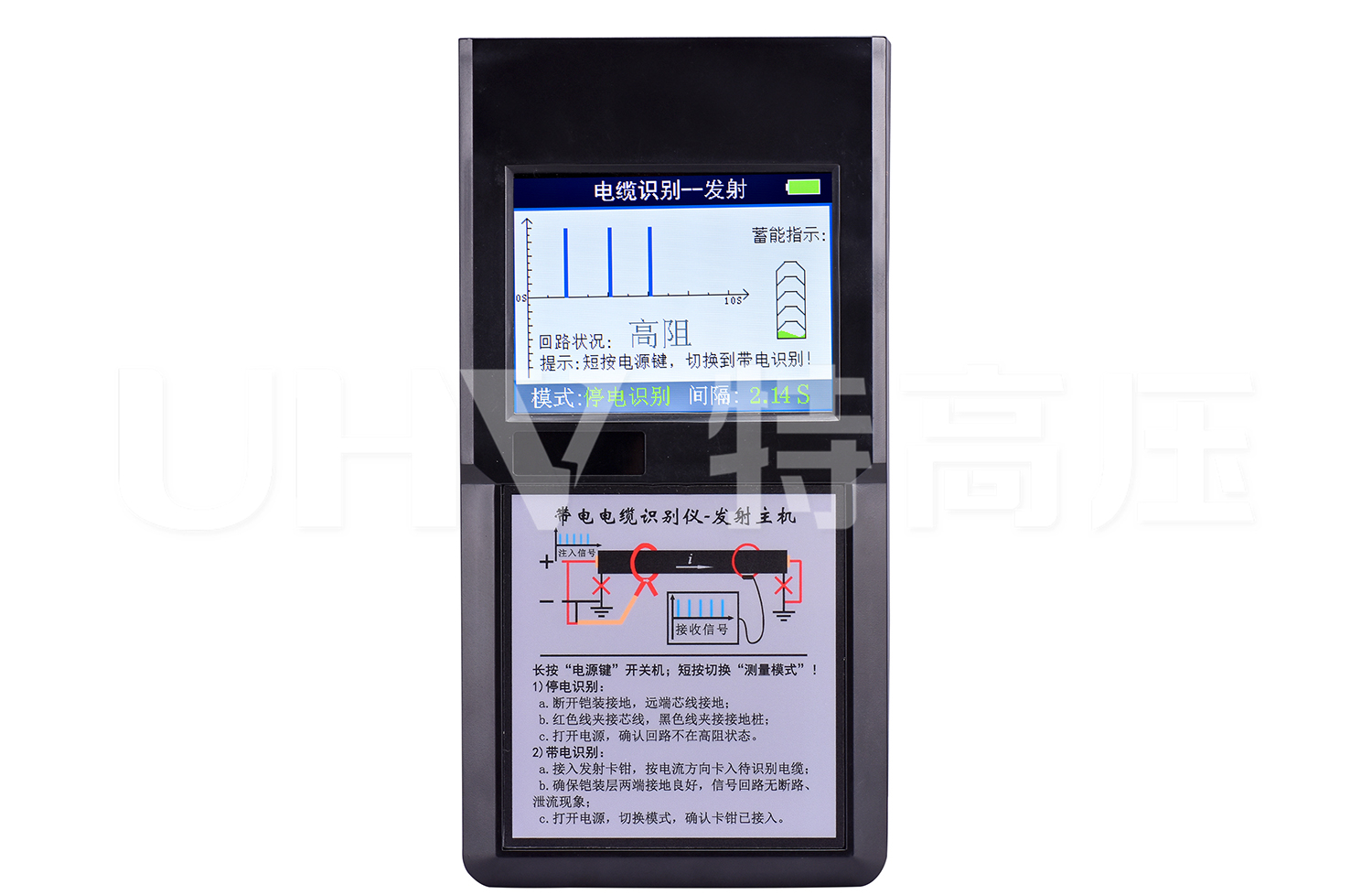

1、发射主机采用高能锂电池供电，无需现场220V电源接入，使用方便，且设计小巧、功耗低、供电时间长、多级电量指示。
2、接收主机采用彩屏LCD液晶显示，精准电量提示，同步显示信号的方向、幅值、间隔作为有效判断依据，并在时间轴上保留多个信号，通过连续的有效信号更准确的确定待识别电缆。
3、采用柔性测量线圈进行电缆识别，解决了电力现场电缆拥挤、叠压导致传统接收卡钳无法卡入待识别电缆，而无法识别的问题。
4、配备发射卡钳，通过卡钳耦合的方式实现带电识别的功能，做到一机多用。
5、ABS高强度保护箱，有效的保护仪器，同时方便运输及适应工地现场的恶劣环境。
